[1] ビーチボールの表面に貼る画像を用意する
※ 背景は黒にすること。
(例)

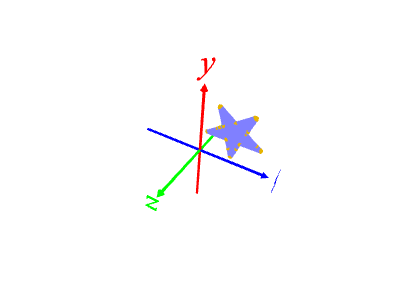

[2] 画像をメッシュ化する
img2mesh (画像ファイル)
Hit any key と表示されたら何らかのキーを押す。

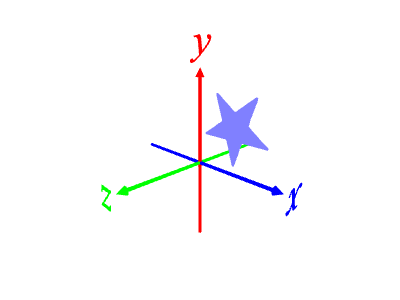

[3] メッシュの色を調整する
※ 輪郭線 → 削除、オモテ面 → 濃い色、ウラ面 → うすい色にする
select
['', '(画像ファイル名)_A', '(画像ファイル名)_AA', 'POLYLINE25']となっている
・(画像ファイル名)_A ･･･ オモテ面のメッシュ
・(画像ファイル名)_AA ･･･ ウラ面のメッシュ
・POLYLINE25 ･･･ 輪郭線のメッシュ
輪郭線メッシュを選択して削除する
select POLYLINE25
※ 正しく選択されたか確認したい場合は
selected ･･･ 選択されたメッシュだけが表示される
もう一回
selected
とするとすべてのメッシュが表示される
d ･･･ 輪郭線を削除
オモテ面を選択して色を設定する
select (画像ファイル名)_A ･･･ オモテ面を選択
c 128 128 255 ･･･ オモテ面の色を指定
ウラ面を選択して色を設定する
select (画像ファイル名)_AA ･･･ ウラ面を選択
c 230 230 255 ･･･ ウラ面の色を指定

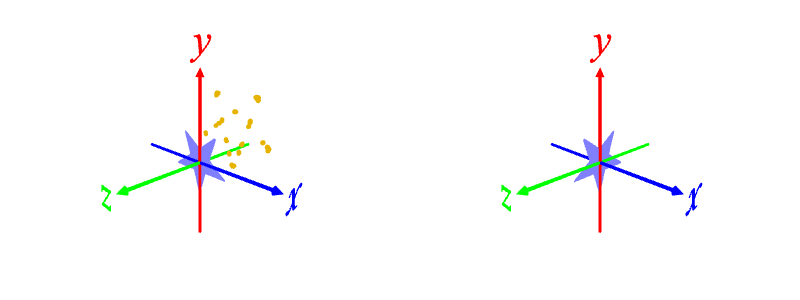

[4] x軸方向を向け、セーブして一旦削除
merge ･･･ オモテ面とウラ面を一体化する
centering ･･･ 重心が原点にくるようにする
r 0 90 0 ･･･ y 軸周りに 90°回転する
save star.ply ･･･ star.ply という名前でセーブ
d ･･･ メッシュを削除

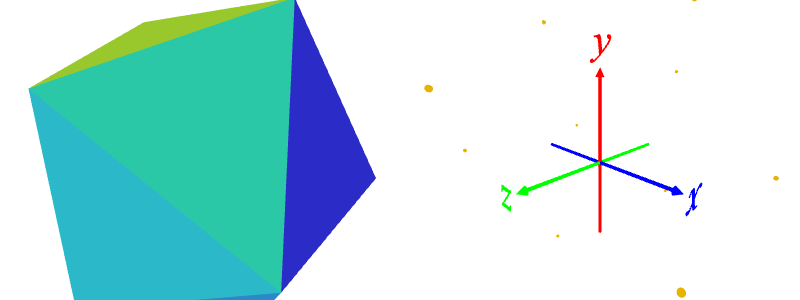

[5] 配置するための座標を取得する
(例)正 20 面体の頂点座標に配置する場合
l data/icosahedron.ply ･･･ 正 20 面体メッシュをロード
getPoints ･･･ 頂点座標を取得
d ･･･ 正 20 面体メッシュを削除

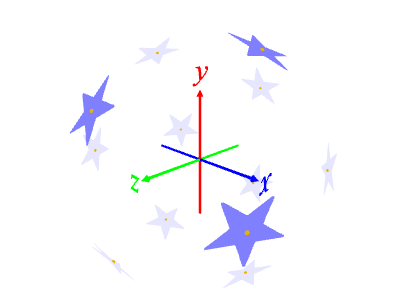

[6] 取得した座標に画像から作成したメッシュを配置する
distribute star.ply radial
ビーチボールに貼るメッシュのサイズを調整する場合は
d all ･･･ 全メッシュを削除
l star.ply ･･･ ビーチボールに貼りたいメッシュをロード
s 1 (y 方向のスケール) (z 方向スケール) ･･･ スケーリング
save (スケーリングしたメッシュ名).ply
d ･･･ メッシュを削除
として[5]～[6] を繰り返す
